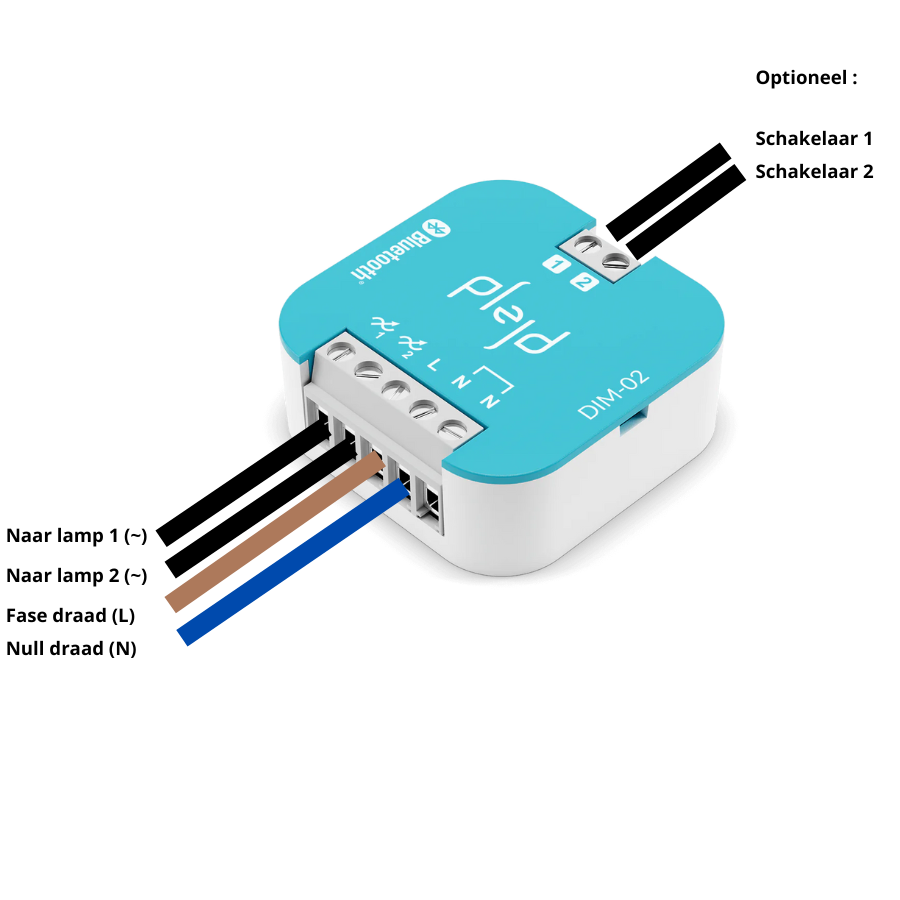

Hoe sluit je de Plejd DIM-02 aan?

De Plejd DIM-02 is een universele dimmer met twee uitgangen, waarmee je twee afzonderlijke verlichtingsgroepen kunt bedienen. Deze dimmer werkt op 230 V AC en vereist een nuldraad (blauw). In dit artikel leggen we stap voor stap uit hoe je de DIM-02 correct aansluit.

Wat heb je nodig?

• Plejd DIM-02 dimmodule
• Fasedraad (bruin), schakeldraden (zwart), en nuldraad (blauw)
• Schroevendraaier en spanningszoeker
• Optioneel: Drukknopschakelaars (impulsdrukkers)
• Optioneel: Ruime inbouwdoos of centraaldoos

Veiligheidswaarschuwing

Schakel altijd de stroom uit in de meterkast voordat je begint. Controleer met een spanningszoeker of er geen spanning meer op de draden staat.

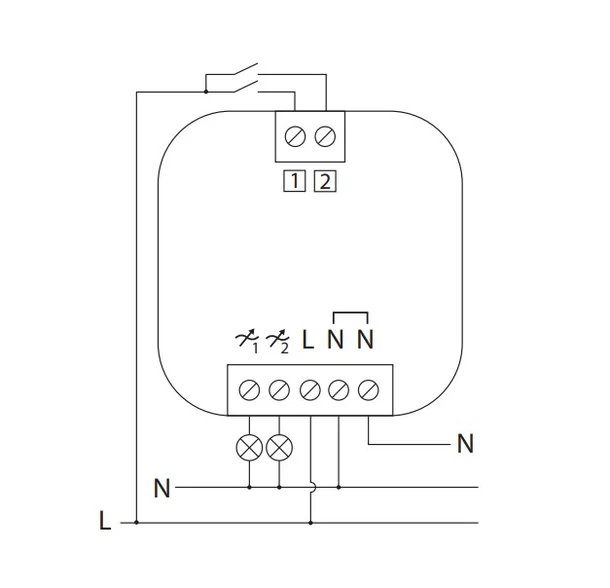

Aansluitschema van de Plejd DIM-02

De DIM-02 heeft de volgende aansluitingen:

• ~1: Schakeldraad naar lamp 1 (zwart)
• ~2: Schakeldraad naar lamp 2 (zwart)
• N: Nuldraad (blauw)
• L: Fasedraad (bruin)
• 1: Drukknop-ingang voor kanaal 1
• 2: Drukknop-ingang voor kanaal 2

De N-aansluiting is verplicht om het apparaat van stroom te voorzien. Zonder nuldraad werkt de dimmer niet.

Stappenplan: Plejd DIM-02 aansluiten

1. Schakel de stroom uit via de meterkast.
2. Verbind de fasedraad (bruin) met aansluiting L.
3. Sluit de nuldraad (blauw) aan op aansluiting N.
4. Sluit de schakeldraad voor lamp 1 (zwart) aan op aansluiting ~1.
5. Sluit de schakeldraad voor lamp 2 (zwart) aan op aansluiting ~2.
6. Optioneel: Verbind de drukknop voor kanaal 1 met aansluiting 1.
7. Optioneel: Verbind de drukknop voor kanaal 2 met aansluiting 2.
8. Plaats de dimmer in de inbouwdoos of centraaldoos.
9. Zet de stroom weer aan en controleer of de lampen reageren op de drukknoppen of voeg direct toe aan de app.

Veelgestelde vragen

Is een nuldraad verplicht voor de DIM-02?
Ja. Zonder nuldraad werkt deze dimmer niet. De N-aansluiting is vereist voor stroomvoorziening.

Kan ik de DIM-02 gebruiken met een wipschakelaar?
Ja. De dimmer is te gebruiken met een gewone wipschakelaar. Dit is in te stellen via de Plejd-app.

Is deze dimmer geschikt voor LED?
Ja, mits je dimbare LED-lampen gebruikt die geschikt zijn voor fase-afsnijding (trailing edge) of fase-aansnijding (leading edge). Let op de maximale belasting per kanaal.

Kan ik meerdere drukknoppen gebruiken?
Ja, meerdere drukknoppen kunnen parallel op de betreffende ingang worden aangesloten.

Tips voor installatie

• Gebruik een diepe inbouwdoos (bij voorkeur 50 mm).
• Controleer of je lampen dimbaar zijn.
• Zorg voor degelijke draadverbindingen en trekontlasting.

Conclusie

De  Plejd DIM-02 is een slimme dimmer die twee lichtgroepen onafhankelijk kan bedienen. Zorg voor een veilige installatie en gebruik altijd de juiste drukknoppen. Bij twijfel: neem gerust contact met ons op.
