Hoe sluit je de Plejd DIM-01 aan?
De Plejd DIM-01 is een slimme dimmodule die vaak wordt aangesloten achter een drukknop of in een centraaldoos. Deze dimmer werkt op 230 V AC en vereist een nuldraad (blauw). In dit artikel leggen we stap voor stap uit hoe je de DIM-01 correct installeert.
Wat heb je nodig?
- Plejd DIM-01 dimmodule
- Fasedraad (bruin), schakeldraad (zwart), en nuldraad (blauw)
- Schroevendraaier en spanningszoeker
- Optioneel: Drukknopschakelaar (impulsdrukker) Optioneel
- Optioneel: ruime inbouwdoos of centraaldoos
Veiligheidswaarschuwing
Schakel altijd de stroom uit in de meterkast voordat je begint. Controleer met een spanningszoeker of er geen spanning meer op de draden staat.

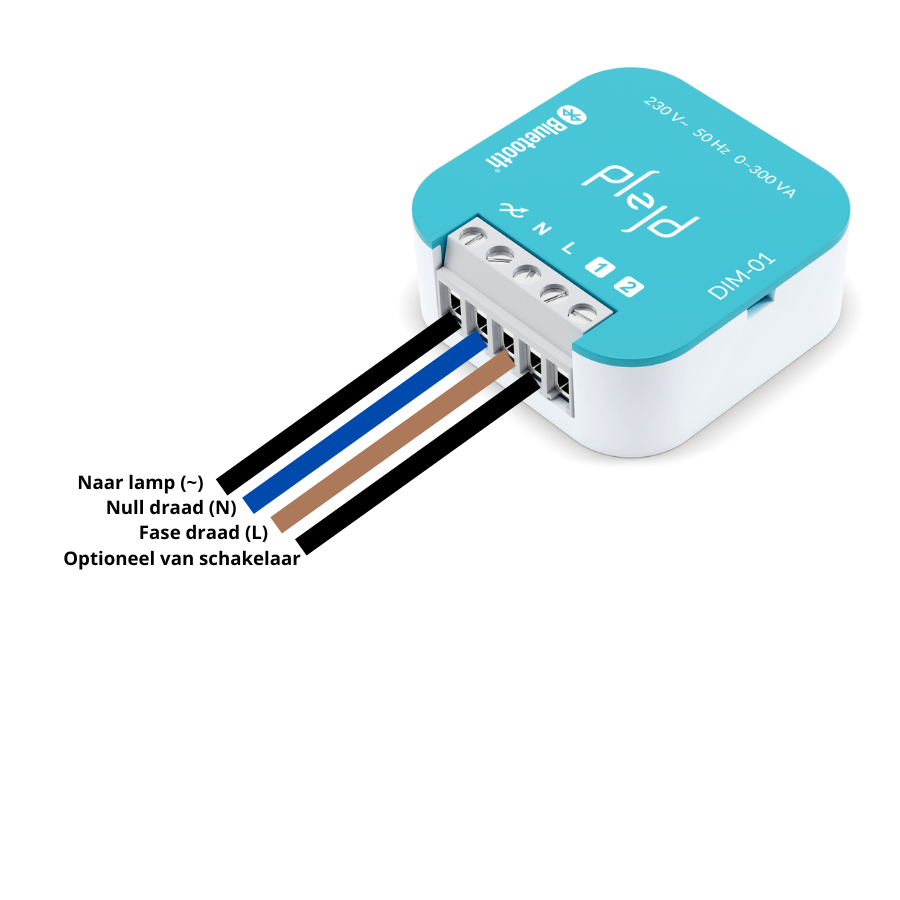

Aansluitschema van de Plejd DIM-01
De DIM-01 heeft de volgende aansluitingen:
- ~: Schakeldraad naar de lamp (zwart)
- N: Nuldraad (blauw)
- L: Fasedraad (bruin)
- 1: Drukknop-ingang
- 2: Drukknop-ingang
De N-aansluiting is verplicht om het apparaat van stroom te voorzien. Zonder nuldraad werkt de dimmer niet. Geen blauwe draad achter de schakelaar? Tip: Plaats de dimmer in de centraaldoos.
Stappenplan: Plejd DIM-01 aansluiten
- Schakel de stroom uit via de meterkast.
- Verbind de fasedraad (bruin) met aansluiting L.
- Sluit de nuldraad (blauw) aan op aansluiting N.
- Sluit de schakeldraad (zwart) aan op aansluiting ~ om de lamp te voeden (deze zwarte draad komt van de te dimbaren lamp af).
- Optioneel: Verbind de drukknop met de 1-aansluiting. Op de drukknop zit een bruine en zwarte draad aangesloten. De zwarte gaat op de 1-aansluiting.
- Plaats de dimmer in de inbouwdoos of centraaldoos.
- Zet de stroom weer aan en controleer of de lamp reageert op de drukknop.
Nu de dimmer goed is aangesloten kun je deze ook gaan toevoegen aan de Plejd app.
Veelgestelde vragen
Is een nuldraad verplicht voor de DIM-01?
Ja. Zonder nuldraad werkt deze dimmer niet. De N-aansluiting is vereist voor stroomvoorziening.
Werkt de DIM-01 met een wipschakelaar?
Ja. De dimmer is te gebruiken met een gewone wipschakelaar. Dit is in te stellen via de Plejd app.
Is deze dimmer geschikt voor LED?
Ja, mits je dimbare LED-lampen gebruikt die geschikt zijn voor fase-afsnijding (trailing edge).
Kan ik meerdere drukknoppen gebruiken?
Ja, meerdere drukknoppen kunnen parallel op de S-aansluiting worden aangesloten.
Tips voor installatie
- Gebruik een diepe inbouwdoos (bij voorkeur 50 mm)
- Controleer of je lampen dimbaar zijn
- Zorg voor degelijke draadverbindingen en trekontlasting
- Noteer de aansluitvolgorde voor toekomstig onderhoud
Conclusie
De Plejd DIM-01 is een geavanceerde dimmer die alleen functioneert met een correcte aansluiting op zowel fase als nuldraad. Zorg voor een veilige installatie en gebruik altijd de juiste drukknoppen. Bij twijfel: schakel een erkend installateur in.
